На основе существующего чертежа автоматическое черчение провесов проводов

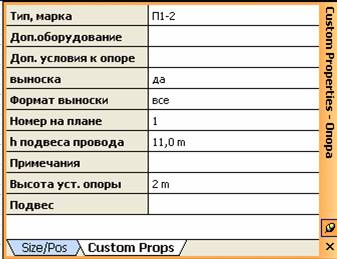

Для того чтобы правильно компьютер начертил опоры с проводами, необходимо в свойствах опоры указать несколько параметров в кустом пропертях указать Высота уст. опоры и h подвеса провода.

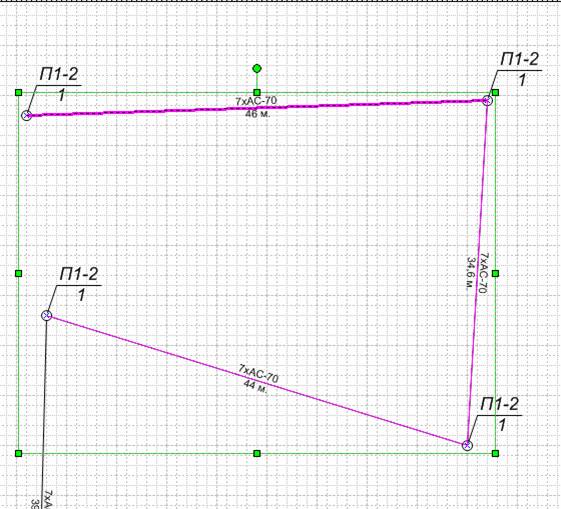

Нарисуйте план сети, выделите провода по порядку с помощью клавиши ctrl и мыши, в той последовательности, в которой необходимо их нарисовать

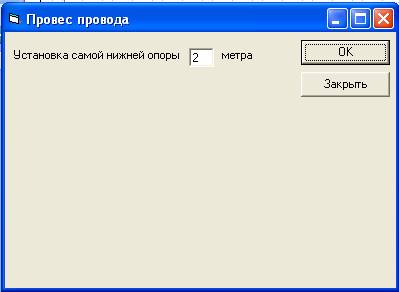

Нажмите на кнопку Провес проводов

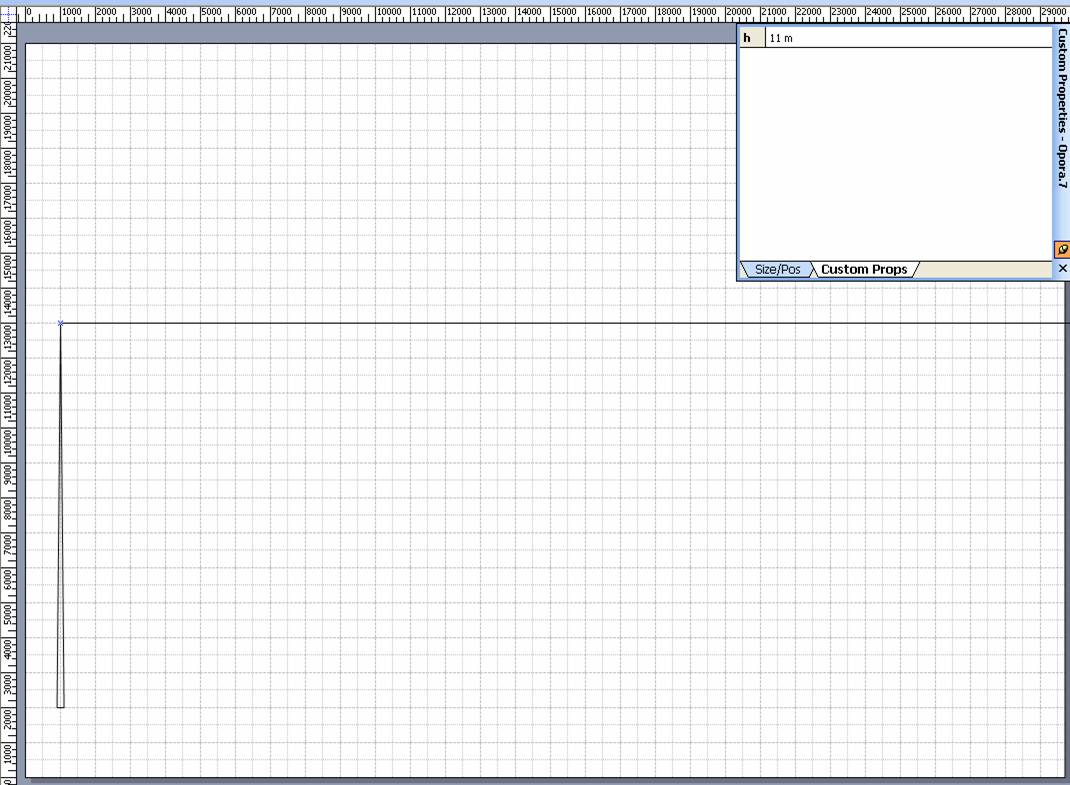

Нажмите ОК, программа создаст новый лист с расставленными опорами,

вам необходимо изменить масштаб листа таким образом, чтобы всё умещалось на листе,

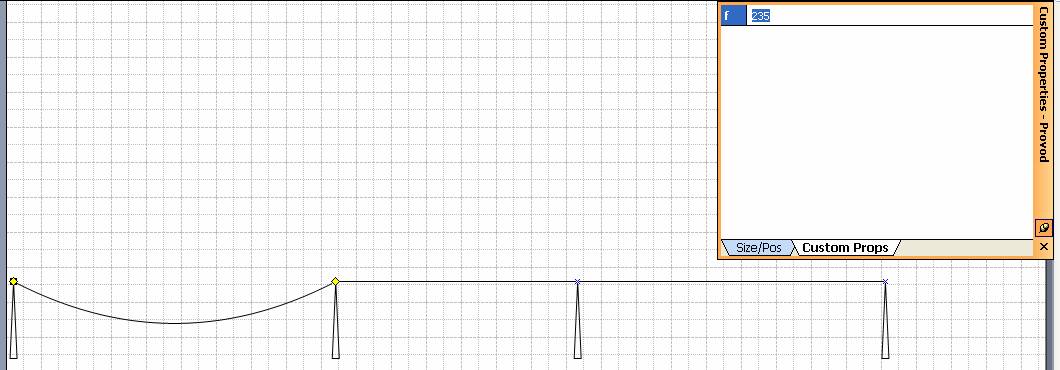

Выделите провод и предварительно рассчитав параметр f укажите его в кустом пропертях провода (планируется расчёт f сделать автоматически)

При изменении высоты установки опоры необходимо предварительно приклеить провода к опорам.

Таким образом можно измерить провес в любой точке.
